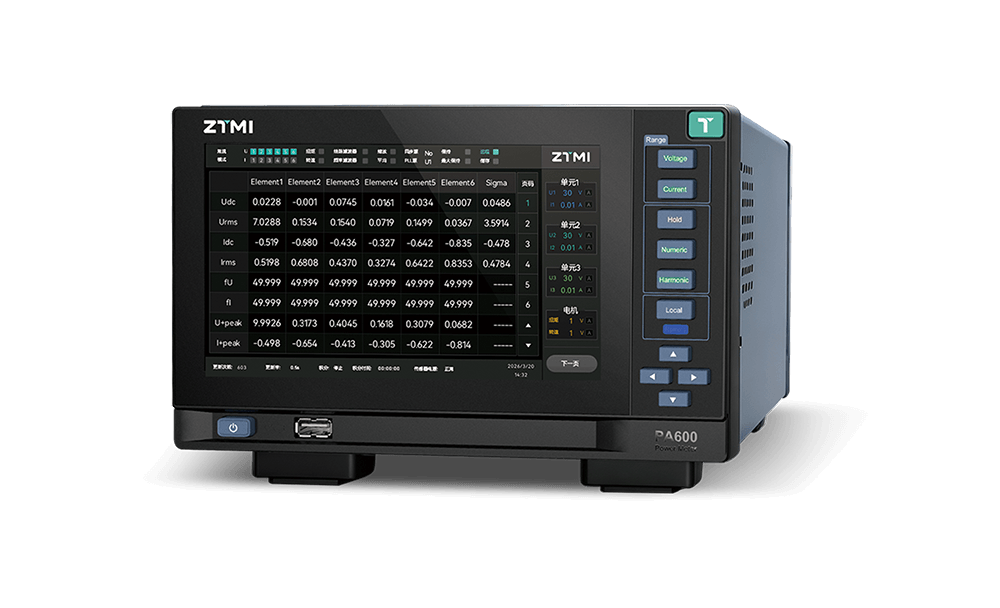

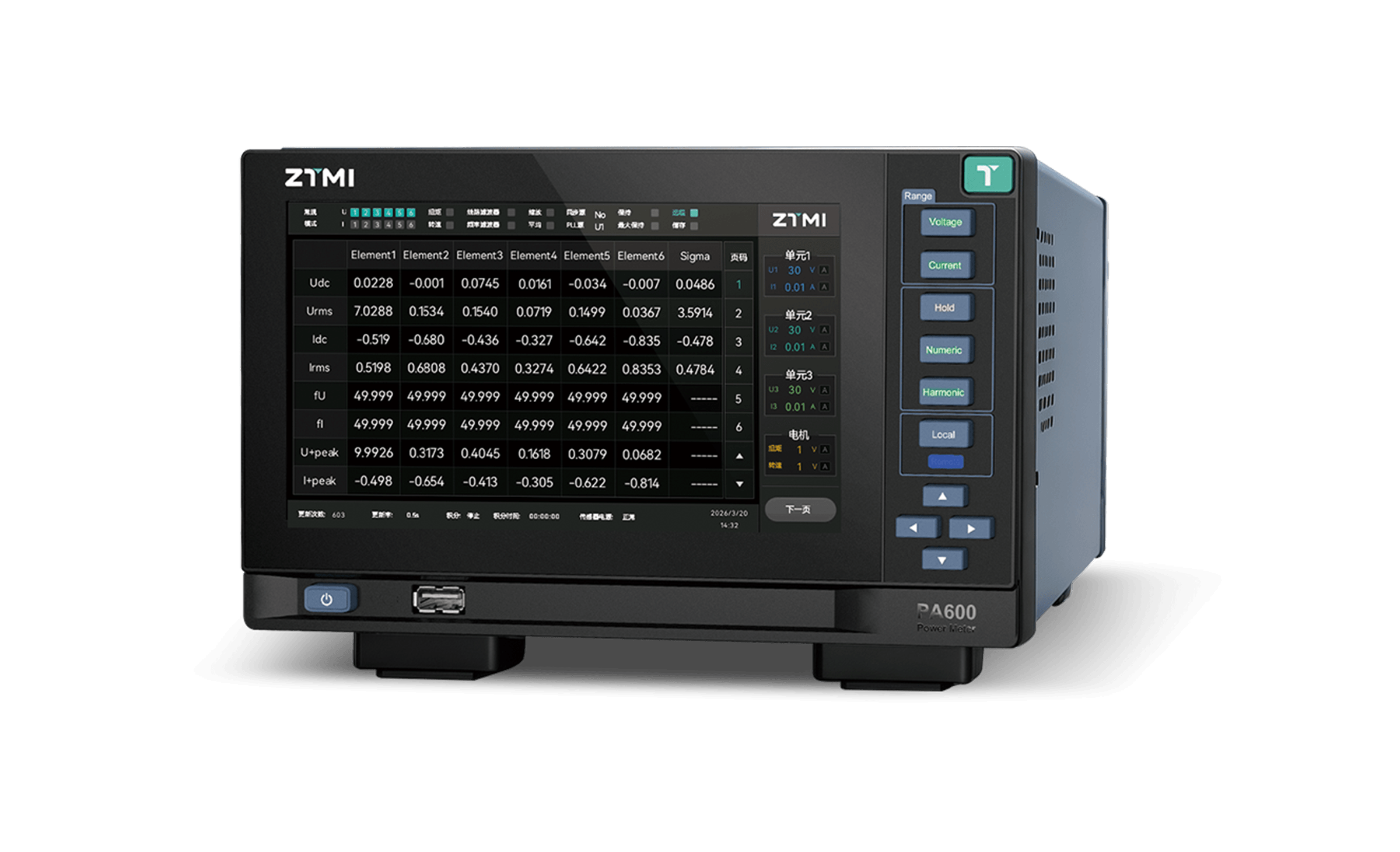

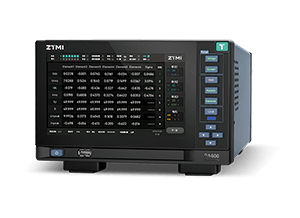

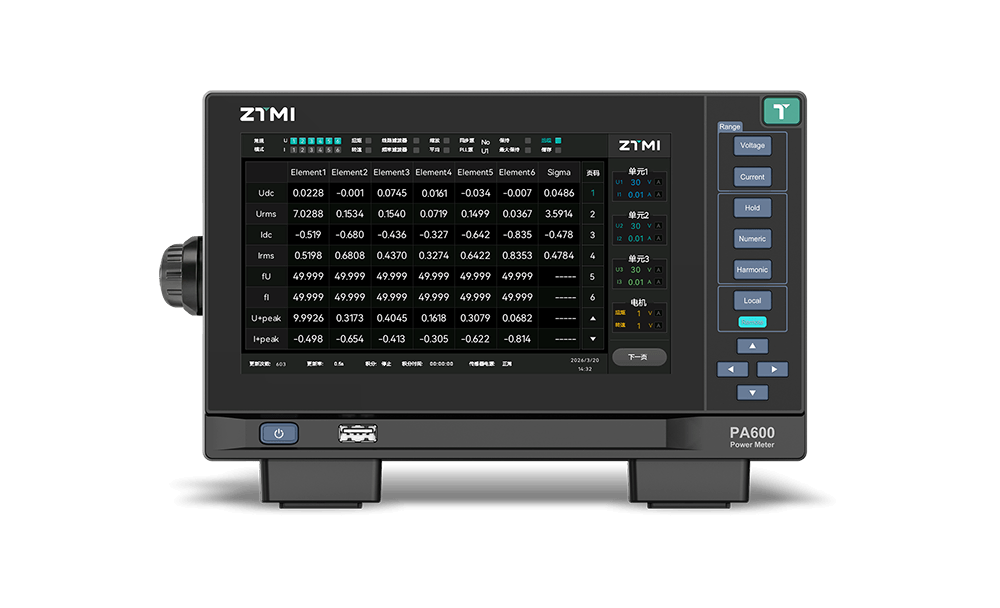

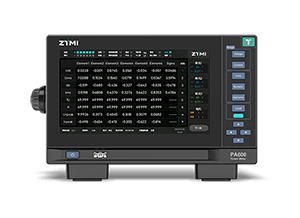

技術參數和產品對比PA600六通道高精度數字功率計
為多通道測試提供全能的解決方案

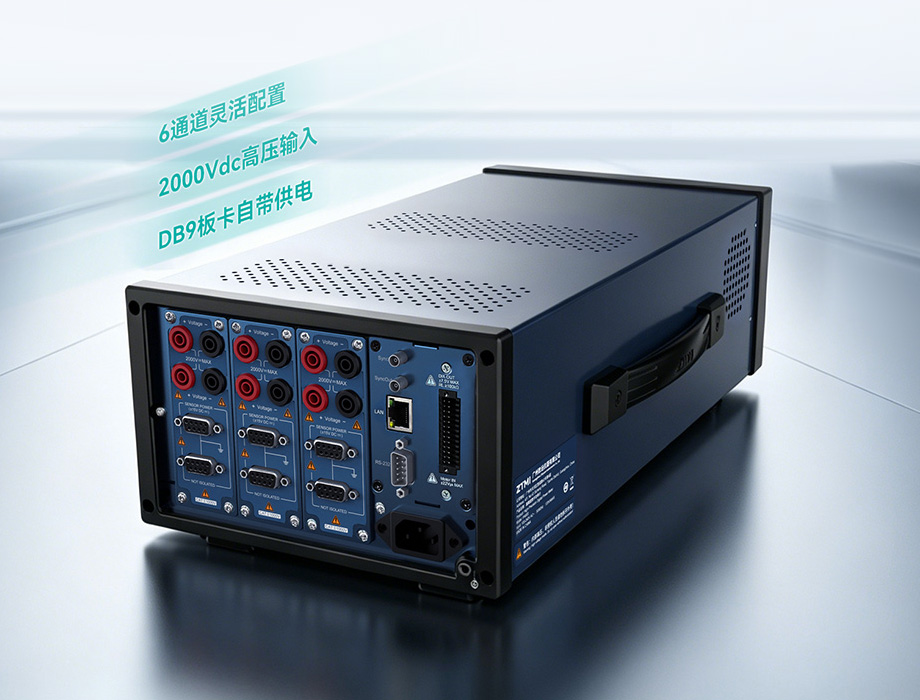

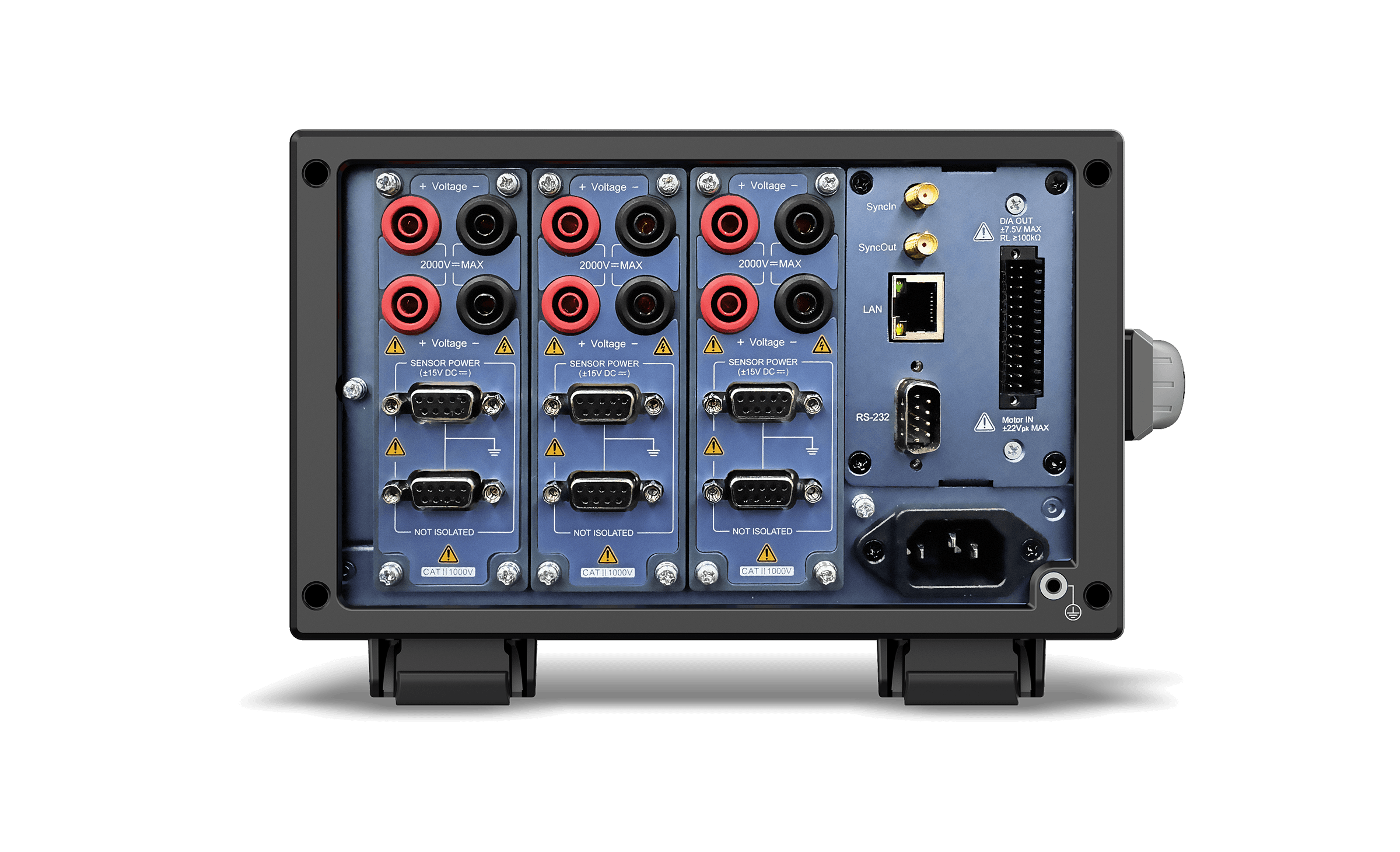

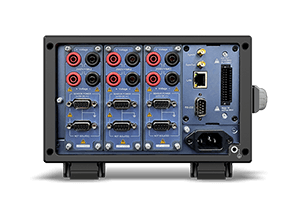

六通道靈活配置
PA600提供了6個功率通道，它采用單張板卡兩組通道的方式，提高了空間利用率，其電流接口采用DB9供電的方式，搭配傳感器進行測試。

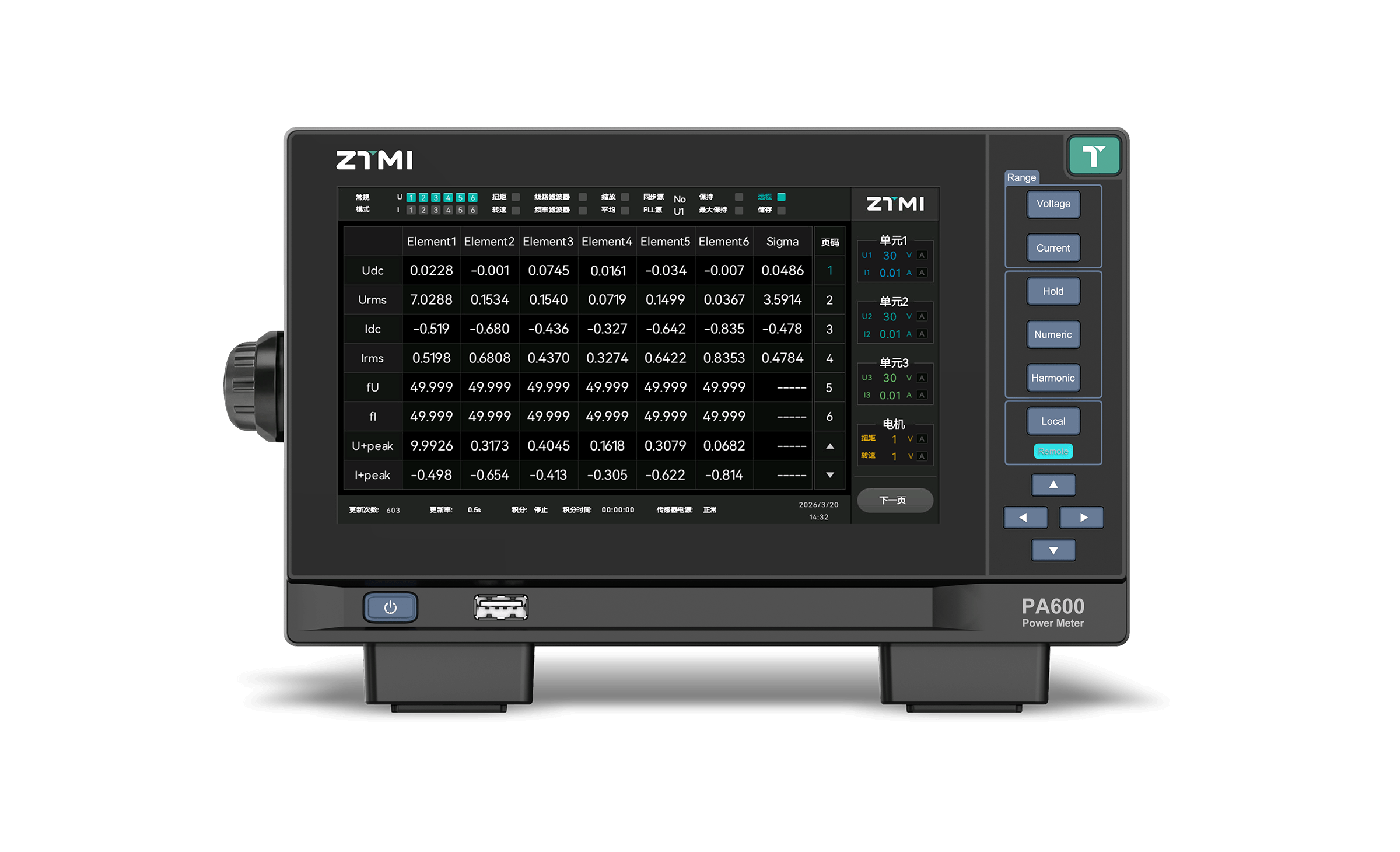

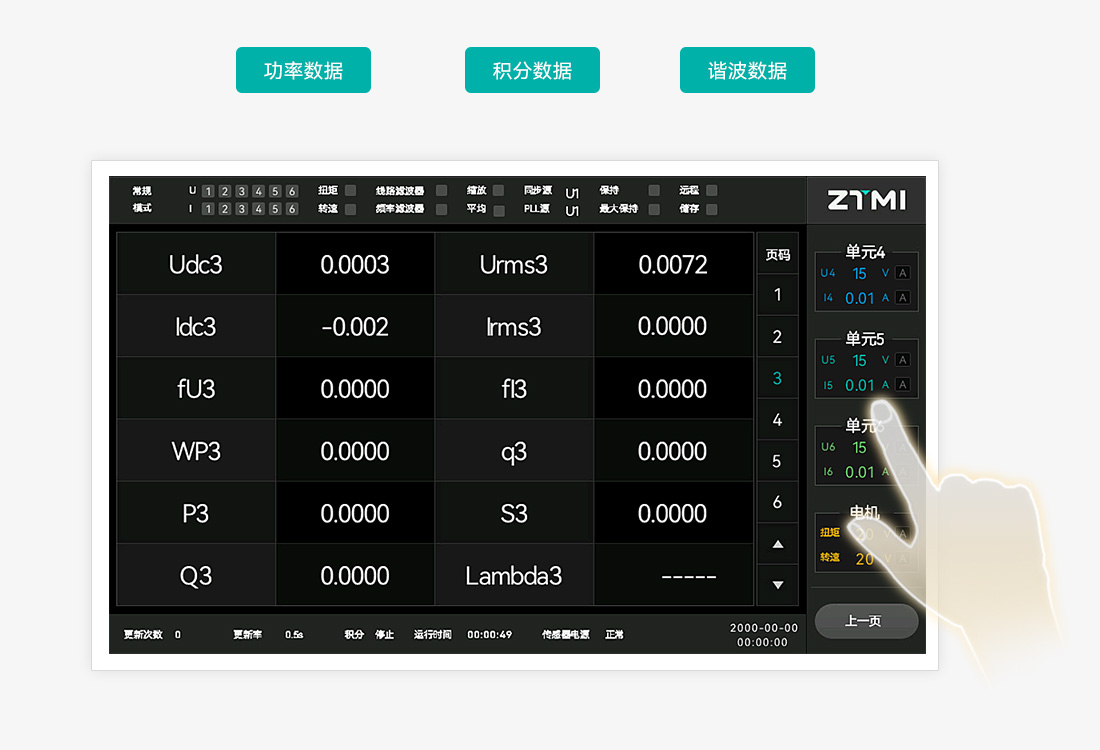

更智能的人機交互，所有數據同步分析
跟傳統的功率計相比，PA600采用高清LCD屏幕進行觸屏操作，減少了按鍵，方便進行人機交互。功率、積分、諧波等所有數據同步分析處理。

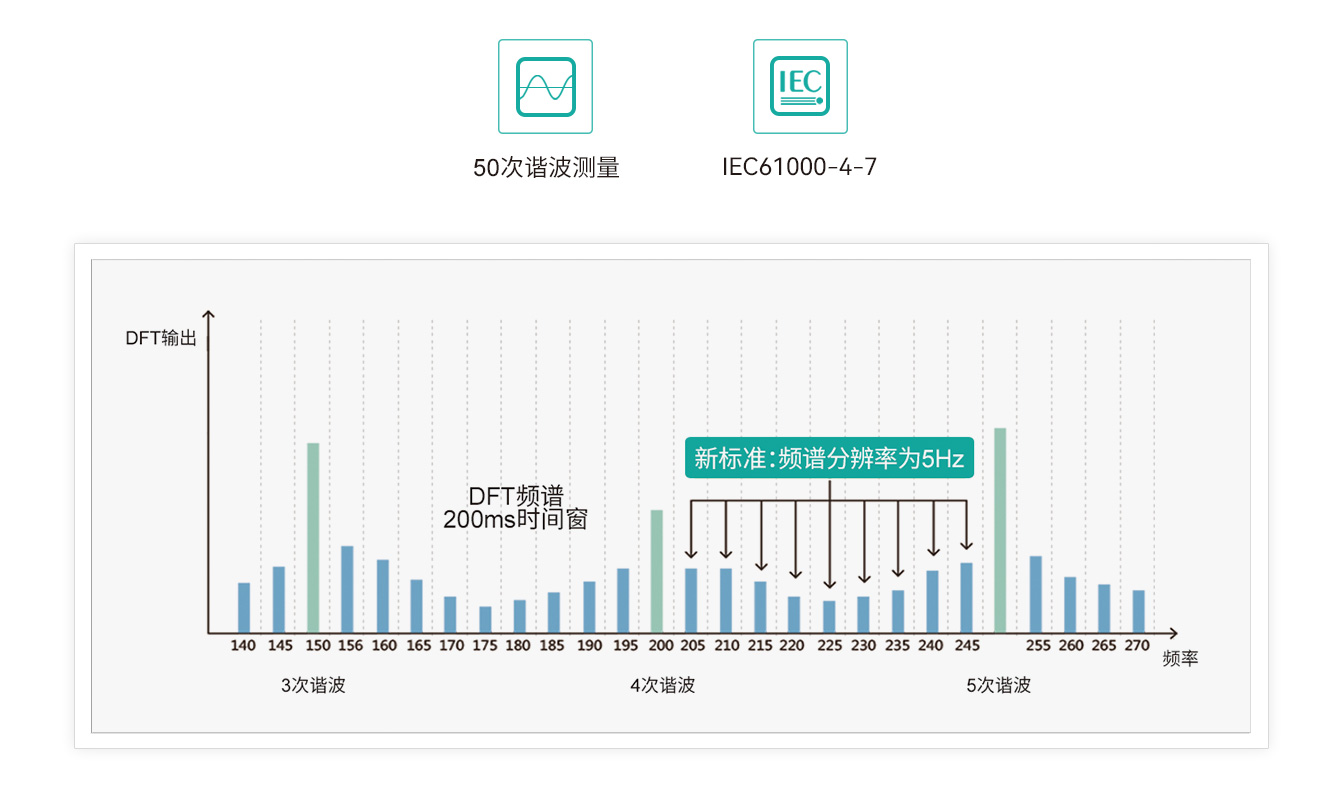

諧波測量符合IEC61000-4-7國際標準
PA600支持IEC61000-4-7諧波測量，可以分析總諧波畸變率 (THD)、基波成分、各次數的諧波含量、相位差等，可測量至最高50次諧波。

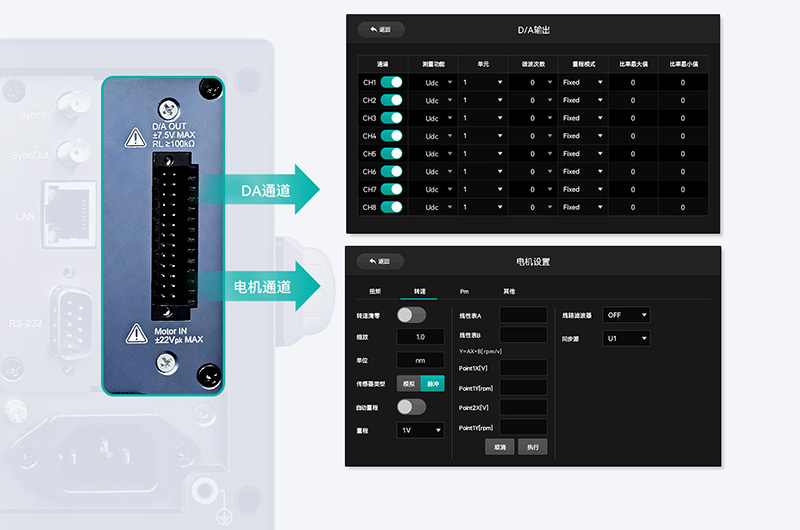

8通道D/A輸出+電機轉速扭矩測量
通過D/A選件，可將電壓、電流、功率等測量數據輸出到數據記錄儀進行記錄(±5Vdc輸出)，最多可以設置8個項目。其中電機接口支持一組電機轉速扭矩的測試。

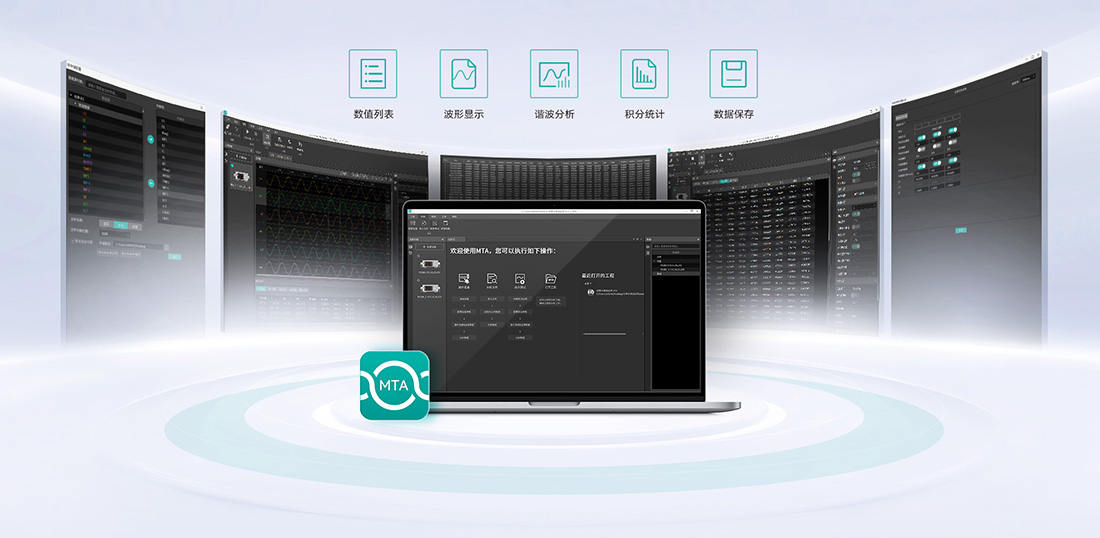

全新MTA分析軟件，實現儀器遠程控制與數據高效分析
MTA數據分析軟件是致遠儀器全新開發的平臺化應用軟件，不僅可以實現對PA600功率計的遠程控制，也可實現對功率計數據的實時顯示、保存，采集顯示電壓、電流波形圖，生成各次諧波數據、諧波柱狀圖、諧波趨勢圖，MTA數據分析軟件還可支持我司其他儀器的遠程控制和數據分析。
參數信息
| 型號 | PA600 |
|---|---|
| 通道數 | 2/4/6 |
| 基本精度 | 0.1%讀數+0.05%量程 |
| 帶寬 | DC，0.1Hz~200kHz |
| 采樣率 | 200kSa/s |
| 電壓額定量程 | 15V、30V、60V、150V、300V、600V、1000V、2000Vdc、Auto |
| 傳感器額定量程 | 10mA、20mA、50mA、100mA、200mA、500mA、1A、Auto |
| 諧波測試 | 1-50次，符合IEC61000-4-7 |
| 積分功能 | 標準模式、連續模式 |
| 線路濾波器 | 100Hz、500Hz、5.5kHz、50kHz、100Hz-100kHz |
| 頻率濾波器 | 100Hz、500Hz、1kHz、10kHz |
| 數據更新率 | 100ms、250ms、500ms、1s、2s、5s、10s、20s、Auto |
| 轉速扭矩 | 可選配1路轉速扭矩電機接口、模擬/脈沖信號 |
| D/A輸出 | 可選配8路D/A接口、±5Vdc輸出 |
| 接口 | LAN、RS232、USB、GPIB(選配) |
| 通訊協議 | SCPI、Modbus |
| 外觀尺寸 | 3U，寬 x 高 x 深216 x 148.8 x 432.3(mm) |
注：D/A選件+轉速扭矩接口和GPIB選件二選一；
電流傳感器輸入由DB9通道供電（±15V/0.5A），無需使用額外電源套件；
選型配置
| 型號 | 通道數 | 電機轉速扭矩 | D/A輸出 | GPIB |
|---|---|---|---|---|
| PA602 | 2ch | - | - | - |
| PA602-M | 2ch | ● | ● | - |
| PA602-G | 2ch | - | - | ● |
| PA604 | 4ch | - | - | - |
| PA604-M | 4ch | ● | ● | - |
| PA604-G | 4ch | - | - | ● |
| PA606 | 6ch | - | - | - |
| PA606-M | 6ch | ● | ● | - |
| PA606-G | 6ch | - | - | ● |
● 標配 - 無此功能
