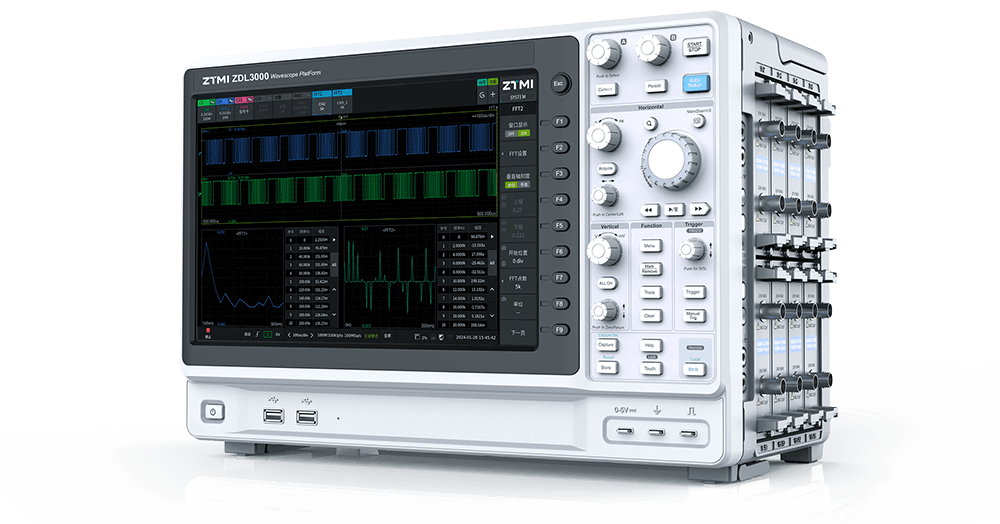

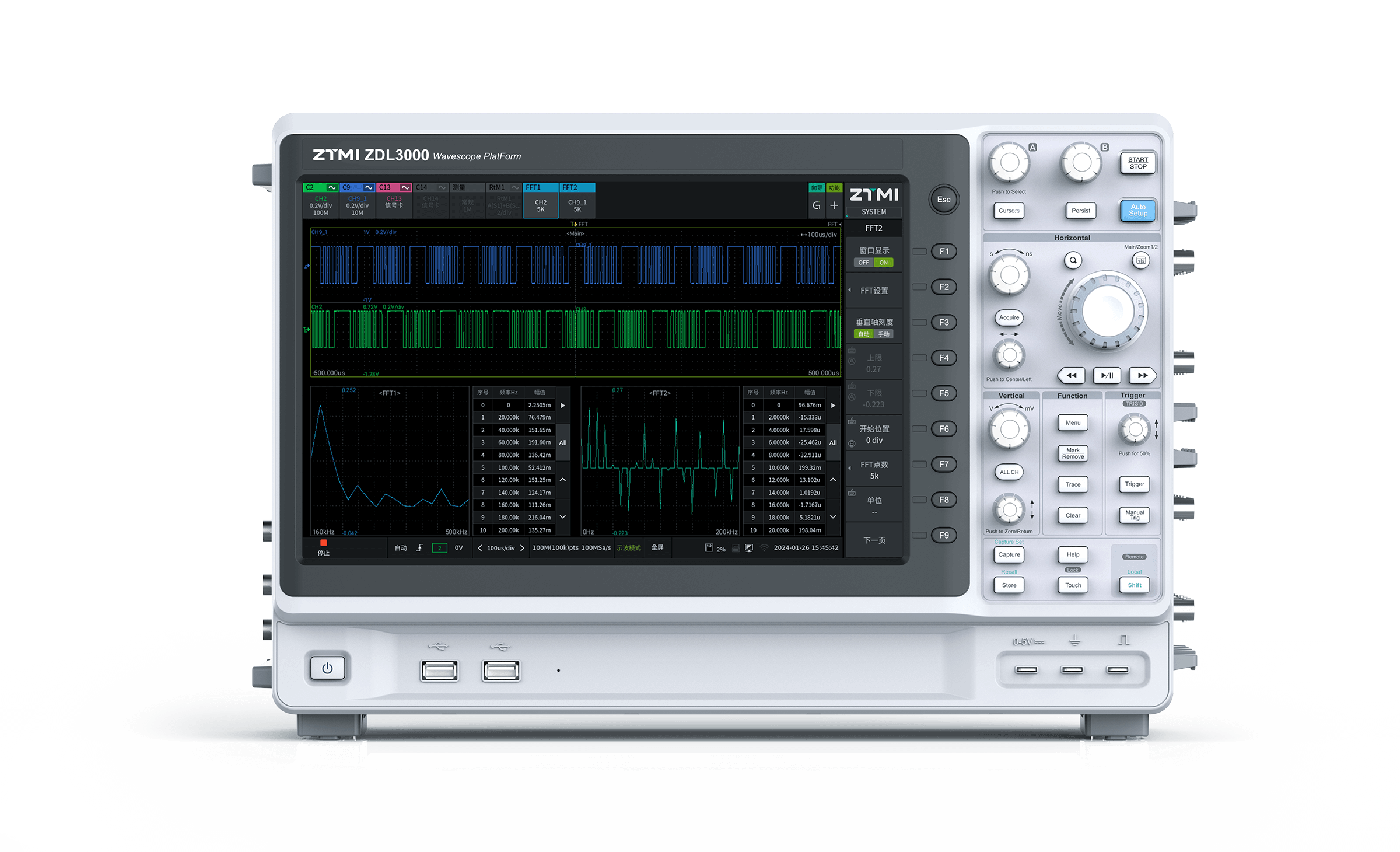

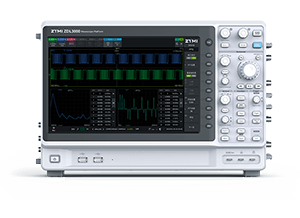

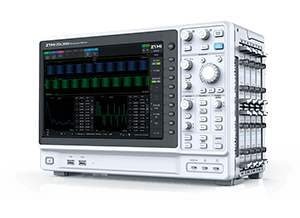

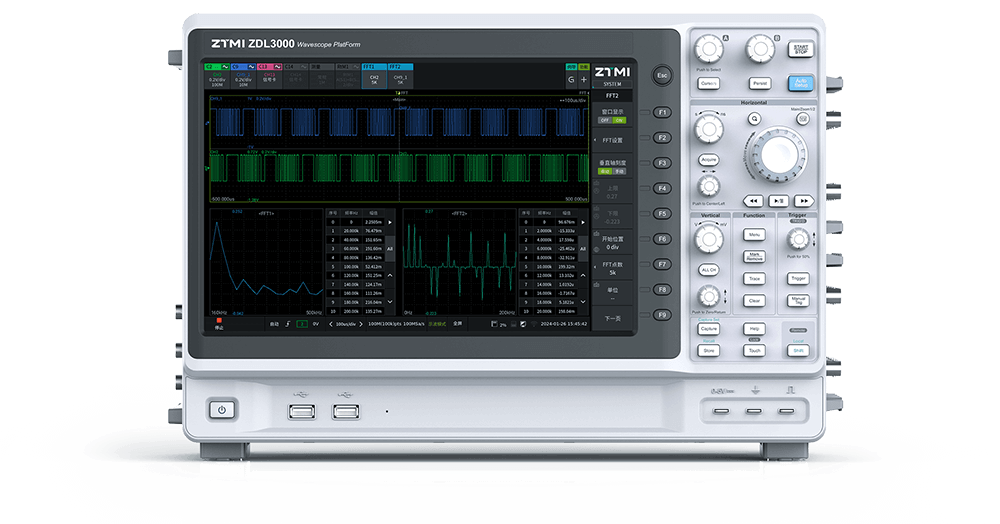

技術參數和產品對比ZDL3000示波記錄儀
基礎版 剛剛好
基礎版 剛剛好
靈活配置
擁有高采樣、通道隔離的特點，可當作隔離示波器使用；
配合ZP250-1000無源探頭，可直接測量1000V電壓。
DQM-12270是DQM-12180 100MS/s采樣率板卡的低配版本，保留了20MS/s采樣率的同時，依然可以測量1000V電壓；
性價比很高。
4通道隔離、同步；
可當作隔離示波器使用
16通道同時擁有200KS/s采樣率，兩組8通道之間隔離，同一組8通道間共地；
非常適合汽車電子等使用鋰電池供電的行業，一張板卡就可以滿足16通道同步測試需求。
16通道200KS/s采樣率、垂直量程50mV/div~1V/div；
配合傳感器使用，可以測量電流。
用市面上絕大多數熱電偶，1張板卡就可滿足16通道的溫度測試，配置8張卡時，可同時測試128路溫度；
和其他測試板卡同時使用時，數據將嚴格同步。

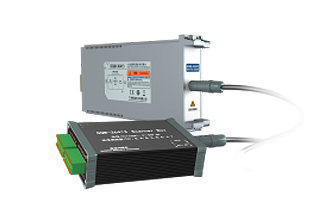

DB9公頭可以直接接入CAN/CANFD總線信號，新能源汽車行業典型測試板卡；
支持DBC文件導入與解析，可與電參數信號完全同步測試。

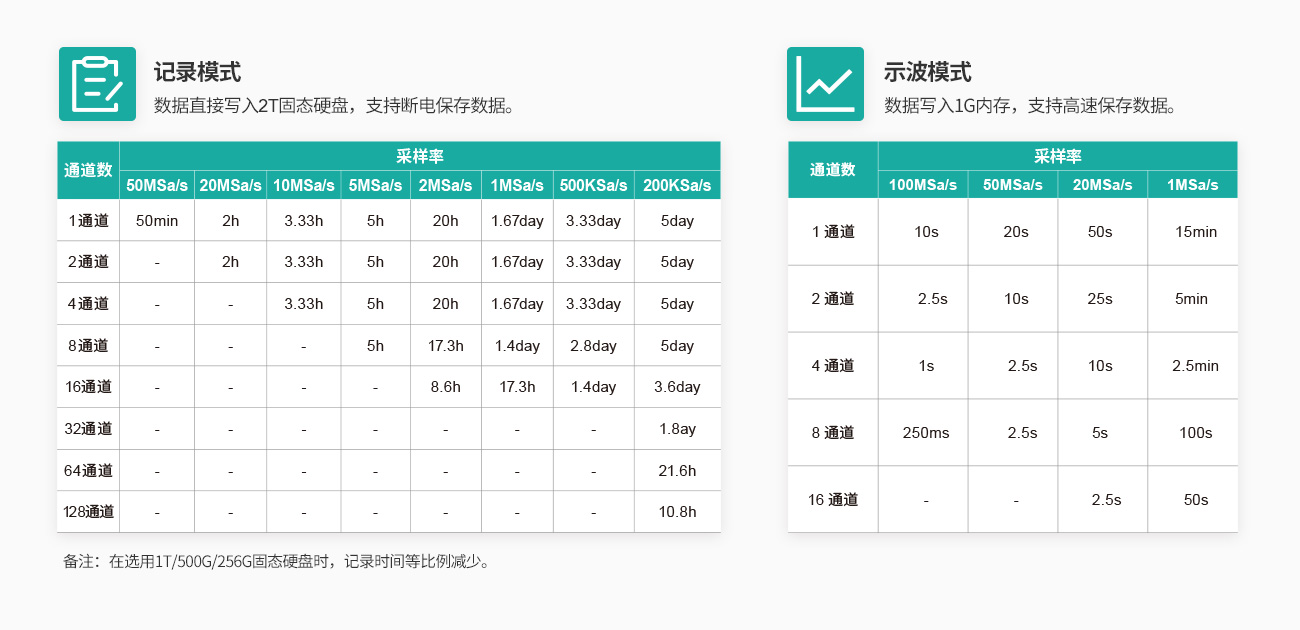

ZDL3000的記錄能力
ZDL3000示波記錄儀能在示波模式和記錄模式下分別進行數據記錄，在選用2T固態硬盤時，即使在200KS/s采樣率下，ZDL3000依然最高能保存5天波形數據。

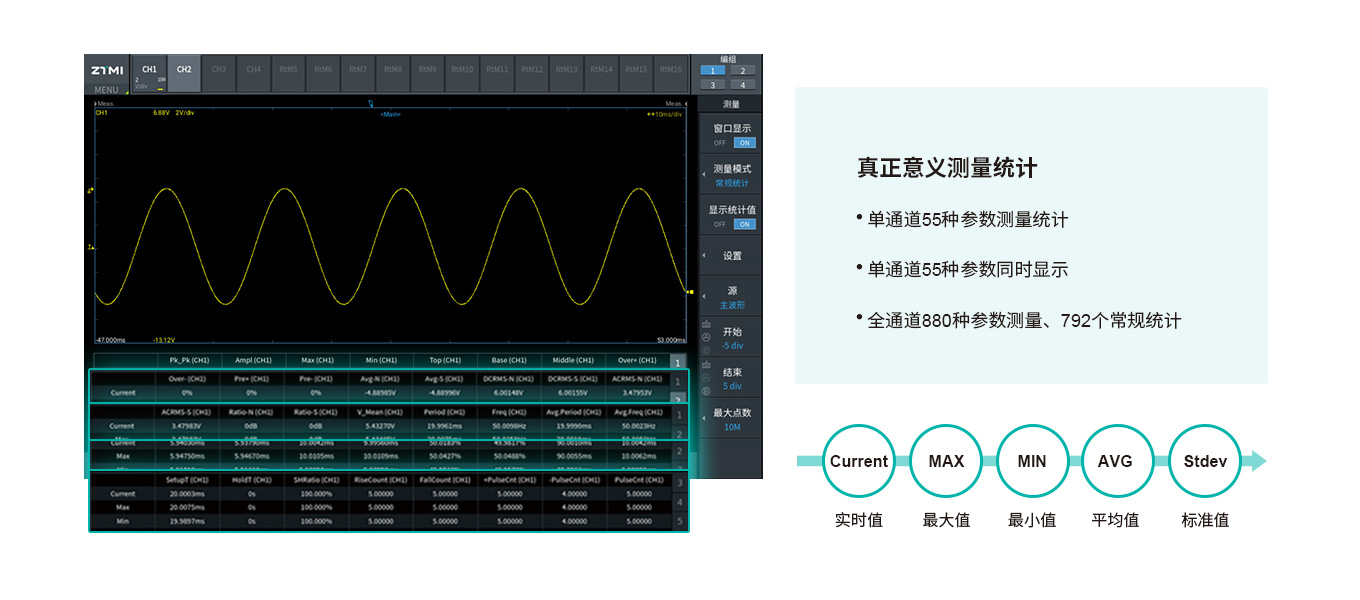

55種參數測量統計
如果工程師用慣了示波器的參數測量統計功能，不用擔心，它被完全移植進入ZDL5000，共55種參數測量統計可以滿足絕大多數工程師的使用要求。

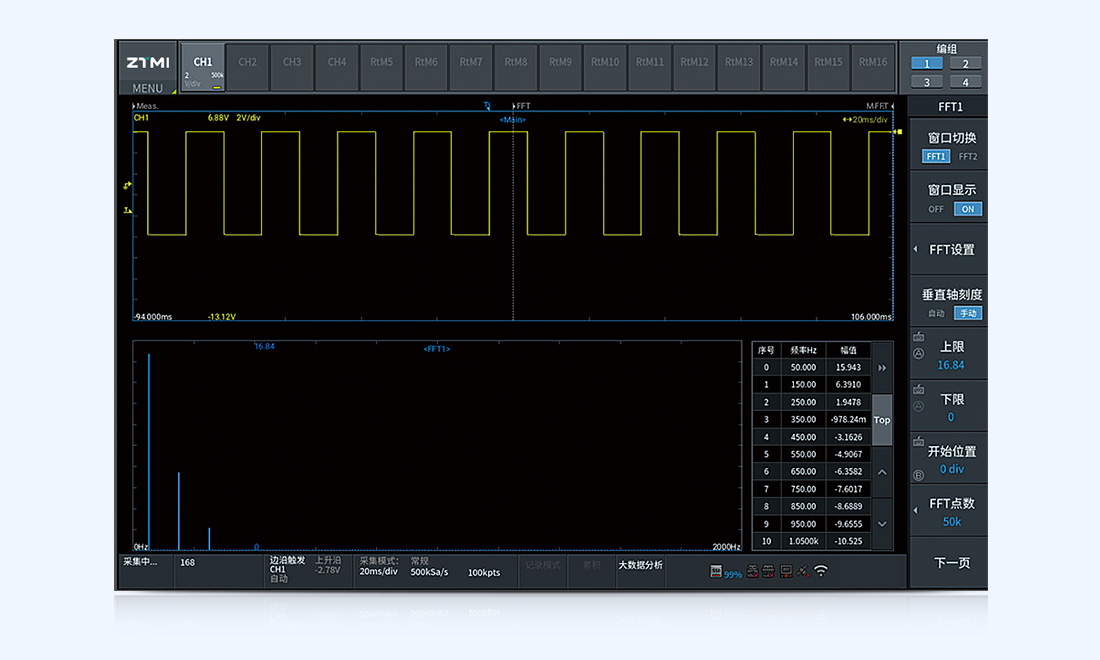

FFT定量分析
ZDL3000最高可通過100K點的FFT對信號進行頻譜分析，此功能不僅可以完成對頻域的定量分析，還支持頻譜查看和數值的實時查看與存儲。進一步還能使用光標對峰值進行自動捕捉。

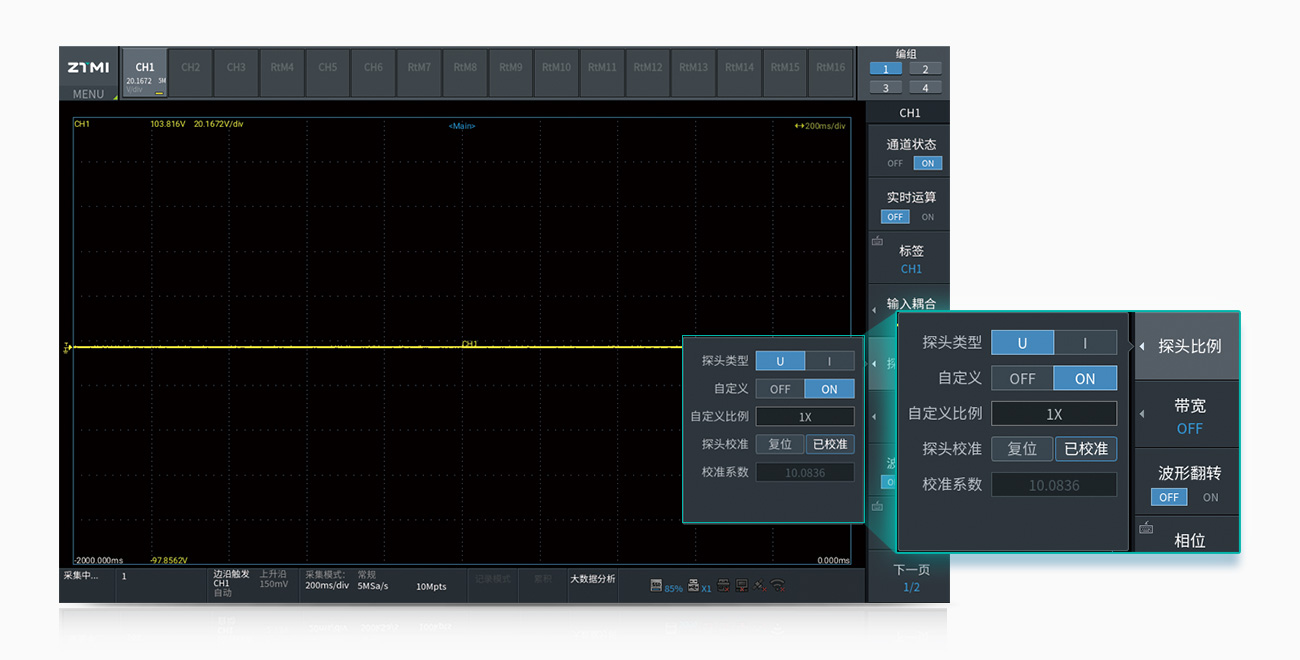

探頭比例校準和延時修正
在測量大電壓和大電流時，ZDL3000往往需要配備高壓差分探頭和電流探頭，有時傳感器的出廠放大比例和實際會有差別，為了提升整體測試精度，ZDL3000加入了探頭比例校準和延時修正功能，確保系統整體測量精度。

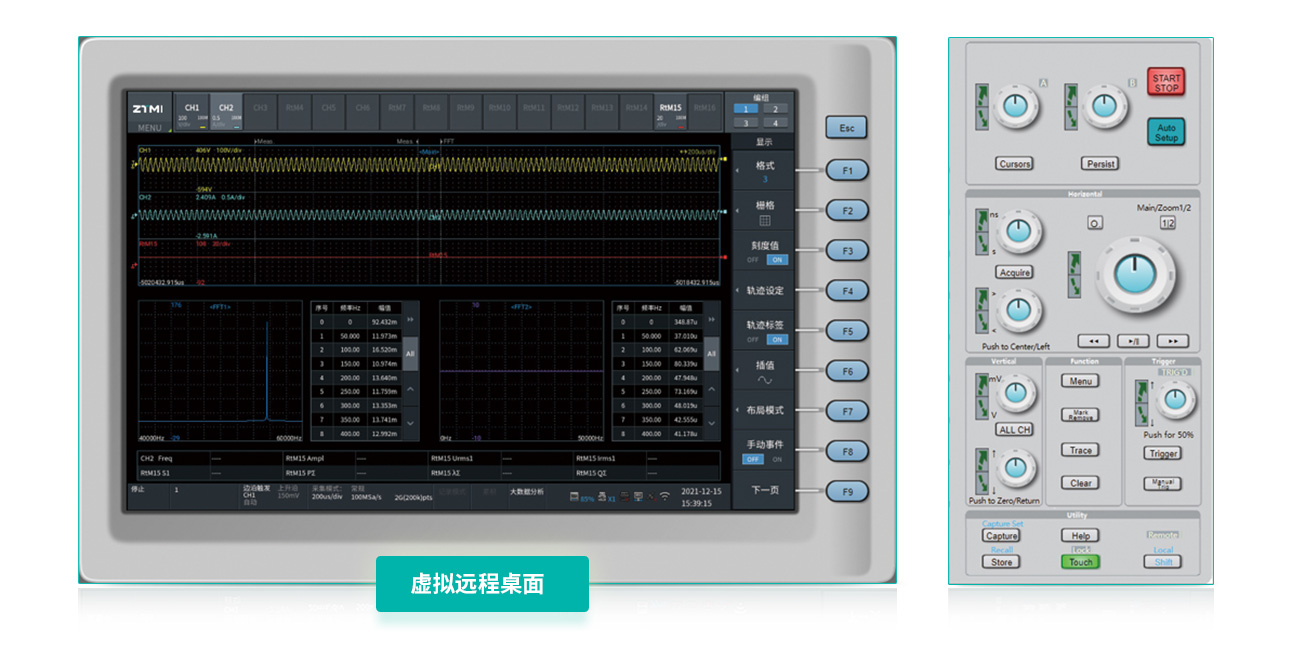

FTP和遠程桌面
為了解決儀器不在身邊需要遠程讀取數據的難題，我們開發了虛擬遠程桌面和FTP功能，只需要將ZDL3000示波記錄儀接入局域網，用戶就可以通過上位機軟件打開虛擬界面對ZDL3000進行實時控制，同時用戶依然可以通過FTP對ZDL3000中的波形文件進行讀取，此速度最快達到500M/s，是通過U盤讀取數據的100倍。
