ZDS3024E

型號

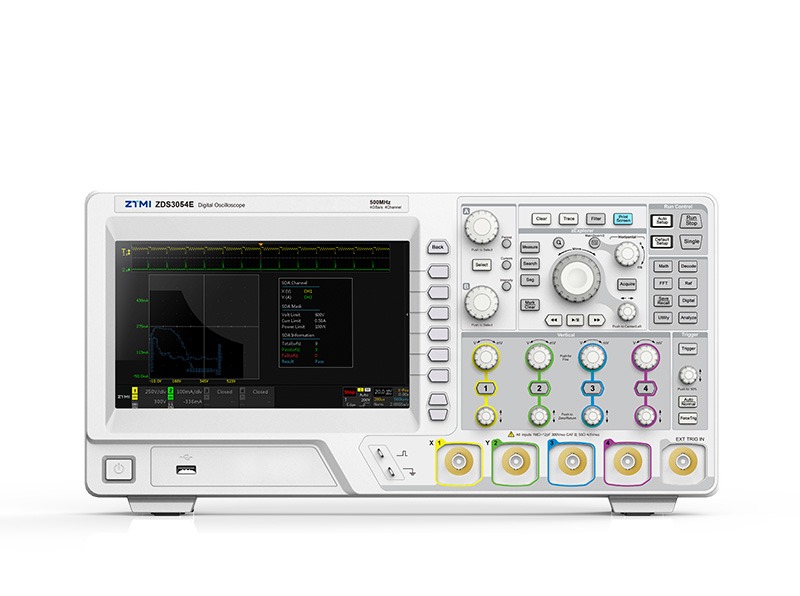

ZDS3054E

型號

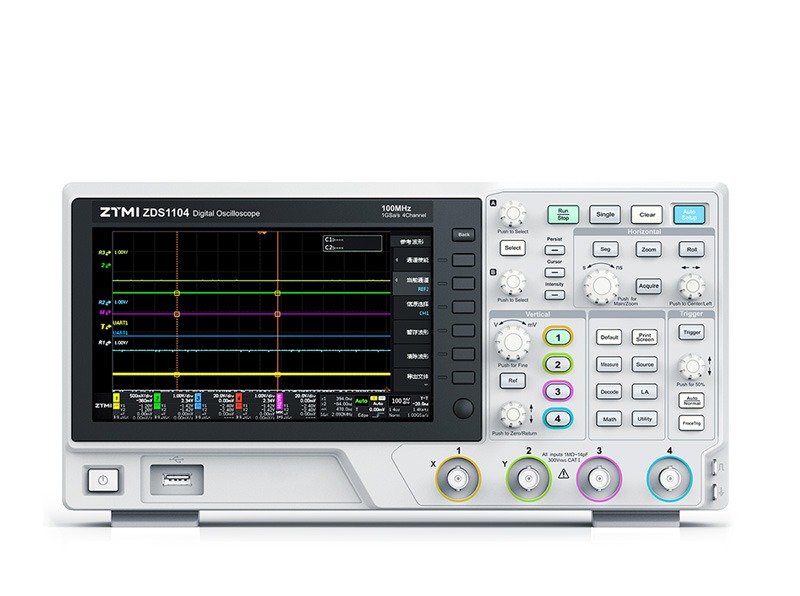

ZDS1104

型號

輸入通道

200MHz

模擬帶寬

500MHz

模擬帶寬

100MHz

模擬帶寬

4GSa/s

最高實時采樣率

4GSa/s

最高實時采樣率

1GSa/s

最高實時采樣率

8bit

ADC位數

8bit

ADC位數

8bit

ADC位數

250Mpts

存儲深度

250Mpts

存儲深度

28M

存儲深度

150Kwfms/s

最高波形刷新率

150Kwfms/s

最高波形刷新率

50kwfm/s

最高波形刷新率

1ns/div-1ks/div

時基范圍

1ns/div-1ks/div

時基范圍

5ns/div-1ks/div

時基范圍

2mV/div-10V/div

垂直靈敏度范圍（1:1）

2mV/div-10V/div

垂直靈敏度范圍（1:1）

1mV/div-10V/div

垂直靈敏度范圍（1:1）

1MΩ?±?1%?||?12pF?±?4pF 50?Ω±1.5%

輸入阻抗

1MΩ?±?1%?||?12pF?±?4pF 50?Ω±1.5%

輸入阻抗

1MΩ

輸入阻抗

標配27種

協議解碼 ¹

標配27種

協議解碼 ¹

21種

協議解碼 ¹

CAN、CAN-FD、LIN（LIN1.3、LIN2.0）、FlexRay、UART、I2C、SPI、1-WIRE、USB1.1（USB2.0全速）、PS/2、Manchester、Diff-Manchester、WIEGAND、Miller、DALI、NEC紅外傳輸協議分析、Philips RC-5、Philips RC-6、DS18B20、SHT11、DHT11、HDQ、SD-SPI、SD-SD、USB-PD、QC2.0/3.0、MDIO

協議解碼 ²

UART、 SPI、 I2C、 CAN、CAN-FD、LIN、FlexRay、USB、 PS/2、 DALI、 Wiegand、 1-Wire、DS18B20、 HDQ、 SD_SPI、 SD_SD、 Manchester、Diff-Manche、 Miller、 DHT11、 SHT11

協議解碼 ²

數字濾波器（低通、高通）

硬件FIR濾波器

數字濾波器（低通、高通）

硬件FIR濾波器

無

硬件FIR濾波器

33種

觸發功能 ¹

33種

觸發功能 ¹

33種

觸發功能 ¹

11種基本觸發、21種協議觸發、創新模板觸發

觸發功能 ²

11種基本觸發、21種協議觸發、創新模板觸發

觸發功能 ²

11種基本觸發、21種協議觸發、創新模板觸發

觸發功能 ²

52種

自動測量

52種

自動測量

52種

自動測量

無

AFG信號發生器 ¹

無

AFG信號發生器 ¹

無

AFG信號發生器 ¹

無

AFG信號發生器 ²

無

AFG信號發生器 ²

無

AFG信號發生器 ²

雙Zoom模式、分段存儲、模板測試、智能標記、上位機控制分析軟件

高級功能

分段存儲、波形播放、智能標記、上位機控制分析軟件、模板測試，電源分析、環路測試

高級功能

協議解碼

高級功能

4Mpts，支持窗函數包括：矩形窗、海明窗、漢寧窗和布萊克曼窗

FFT

4Mpts，支持窗函數包括：矩形窗、海明窗、漢寧窗和布萊克曼窗

FFT

100K

FFT

9寸WVGA彩色顯示屏，分辨率800*480，256級灰度等級顯示和色溫顯示，支持可變余輝

顯示屏

9寸WVGA彩色顯示屏，分辨率800*480，256級灰度等級顯示和色溫顯示，支持可變余輝

顯示屏

7英寸觸摸屏

顯示屏

電源分析、環路分析

行業分析功能

電源分析、環路分析

行業分析功能

協議解碼

行業分析功能

余輝關閉、有限余輝和無限余輝余暉時間：100ms、200ms、500ms、1s、2s、5s、10s、20s、50s

波形顯示

余輝關閉、有限余輝和無限余輝余暉時間：100ms、200ms、500ms、1s、2s、5s、10s、20s、50s

波形顯示

可變余暉，無限余暉

波形顯示

USB host、USB device、LAN、VGA、Trig Out、Trig In

接口

USB host、USB device、LAN、RS232、Trig Out、Trig In

接口

USB host、USB device、LAN、RS232、Trig Out、Trig In

接口

搜索條件：上升沿、下降沿、上升時間、下降時間、正脈寬、負脈寬、正占空比和負占空比、周期和頻率、正欠幅、負欠幅

波形搜索

搜索條件：上升沿、下降沿、上升時間、下降時間、正脈寬、負脈寬、正占空比和負占空比、周期和頻率、正欠幅、負欠幅

波形搜索

7種搜索條件：邊沿、脈寬、上升時間/下降時間、周期、頻率、占空比、欠幅

波形搜索
